XBD-L型立式单级多级单吸消防离心泵
XBD-L型立式单级（多级）单吸消防离心泵，简称：XBD-L消防泵。XBD-L型消防离心泵分单吸单级和单吸多级分段式二种，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水。输送液体的流量范围为5~80L/S，压力范围为0.2~2.25Mpa，配套功率范围为1.5~200KW，口径范围为ф50~ф250mm。

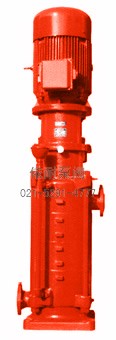

XBD-L型立式单级单吸消防离心泵
XBD-L型立式多级单吸消防离心泵

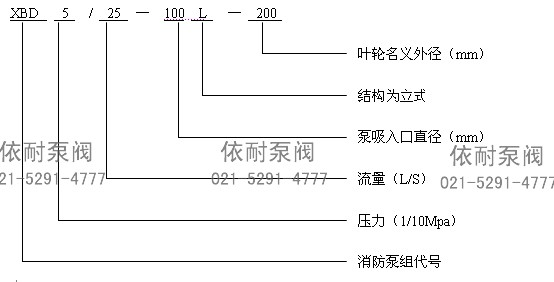

型号说明
XBD-L消防泵 型号说明
主要特点
1、 泵结构紧凑、体积小、外形美观、其立式结构决定安装占地面积小，其重心重合泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、 泵吸入口和吐出口均水平方向，简化了管路的连接。
3、 多级式可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。（多级式详见多级式专用说明书）
4、 泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、 泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。
。
产品用途
XBD-L型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
结构说明
XBD-L消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6Mpa压力设计，管路配套方便。
由电机和泵两部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封，用户可根据需要选择。
泵旋转方向从驱动端向下看为逆时针转动。

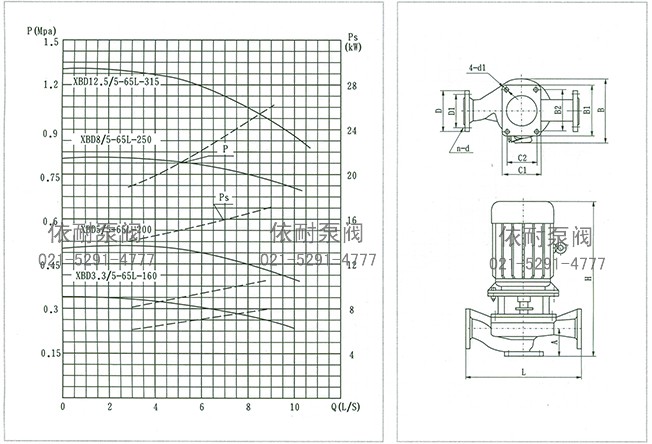

XBD***/5-65L-***消防泵技术数据
| 型号 | 流量 Q （L/S） | 压力 P （Mpa） | 转速 n （r/min） | 配用功率N （KW） | 效率 η （%） | 必需汽蚀余量r （m） | 重量 （kg） |
| XBD3.2/5-65L-160 | 5 | 0.32 | 2900 | 4 | 63 | 2.5 | 75 |
| XBD5/5-65L-200 | 5 | 0.5 | 2900 | 7.5 | 58 | 2.5 | 107 |
| XBD8/5-65L-250 | 5 | 0.8 | 2900 | 15 | 50 | 2.5 | 180 |
| XBD12.5/5-65L-315 | 5 | 1.25 | 2900 | 30 | 40 | 2.5 | 320 |
XBD***/5-65L-***消防泵 结构说明
| 泵型号 | 外型尺寸及安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | 4-d1 | D | D1 | n-d | 规格 | |
| XBD3.2/5-65L-160 | 380 | 305 | 570 | 140 | 200 | 100 | 100 | 160 | 4-ф18 | ф185 | ф145 | 4-ф18 | SD61-0.5 |
| XBD5/5-65L-200 | 400 | 350 | 635 | 140 | 200 | 105 | 100 | 160 | 4-ф18 | ф185 | ф145 | 4-ф18 | SD61-0.5 |
| XBD8/5-65L-250 | 460 | 435 | 785 | 160 | 220 | 110 | 120 | 180 | 4-ф18 | ф185 | ф145 | 4-ф18 | JGD2-3 |
| XBD12.5/5-65L-315 | 550 | 510 | 920 | 190 | 280 | 110 | 150 | 240 | 4-ф18 | ф185 | ф145 | 4-ф18 | JGD2-3 |

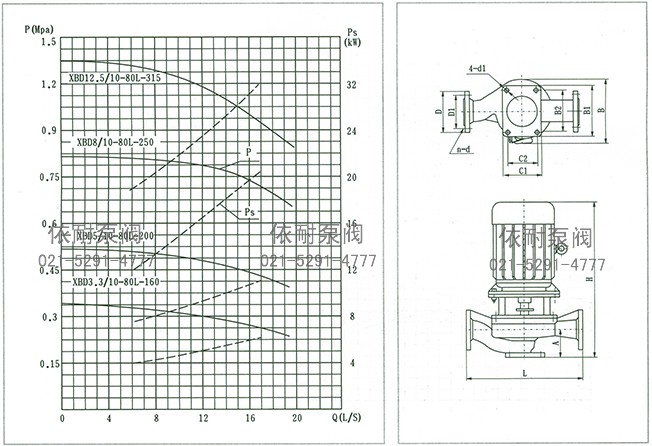

XBD***/10-80L-***消防泵技术数据
| 型号 | 流量 Q （L/S） | 压力 P （Mpa） | 转速 n （r/min） | 配用功率N （KW） | 效率 η （%） | 必需汽蚀余量r （m） | 重量 （kg） |
| XBD3.2/10-80L-160 | 10 | 0.32 | 2900 | 7.5 | 69 | 3 | 105 |
| XBD5/10-80L-200 | 10 | 0.5 | 2900 | 15 | 65 | 3 | 175 |
| XBD8/10-80L-250 | 10 | 0.8 | 2900 | 22 | 57 | 3 | 240 |
| XBD12.5/10-80L-315 | 10 | 1.25 | 2900 | 37 | 54 | 3 | 355 |
XBD***/10-80L-***消防泵 结构说明
| 泵型号 | 外型尺寸及安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | 4-d1 | D | D1 | n-d | 规格 | |
| XBD3.2/10-80L-160 | 400 | 360 | 660 | 140 | 200 | 125 | 100 | 160 | 4-ф18 | ф200 | ф160 | 8-ф18 | SD61-0.5 |
| XBD5/10-80L-200 | 450 | 430 | 795 | 140 | 200 | 125 | 100 | 160 | 4-ф18 | ф200 | ф160 | 8-ф18 | SD2-3 |
| XBD8/10-80L-250 | 500 | 465 | 870 | 160 | 220 | 130 | 120 | 180 | 4-ф18 | ф200 | ф160 | 8-ф18 | JGD2-3 |
| XBD12.5/10-80L-315 | 580 | 530 | 1000 | 190 | 280 | 130 | 150 | 240 | 4-ф18 | ф200 | ф160 | 8-ф18 | JGD2-3 |

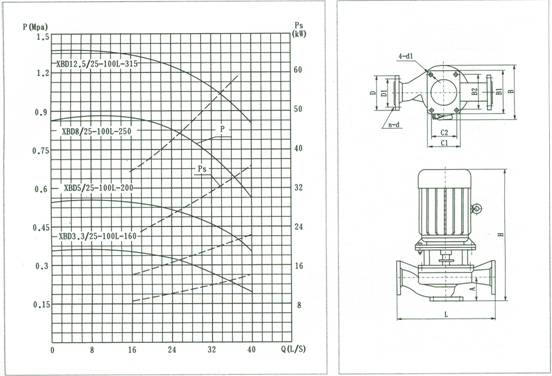

XBD***/25-100L-***消防泵技术数据
| 型号 | 流量 Q （L/S） | 压力 P （Mpa） | 转速 n （r/min） | 配用功率N （KW） | 效率 η （%） | 必需汽蚀余量r （m） | 重量 （kg） |
| XBD3.2/25-100L-160 | 25 | 0.32 | 2900 | 15 | 74 | 4.5 | 191 |
| XBD5/25-100L-200 | 25 | 0.5 | 2900 | 22 | 72 | 4 | 245 |
| XBD8/25-100L-250 | 25 | 0.8 | 2900 | 37 | 67 | 4 | 345 |
| XBD12.5/25-100L-315 | 25 | 1.25 | 2900 | 75 | 33 | 4 | 689 |
XBD***/25-100L-***消防泵 结构说明
| 泵型号 | 外型尺寸及安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | 4-d1 | D | D1 | n-d | 规格 | |
| XBD3.2/25-100L-160 | 500 | 430 | 835 | 160 | 220 | 160 | 120 | 180 | 4-ф18 | ф220 | ф180 | 8-ф18 | JGD2-3 |
| XBD5/25-100L-200 | 500 | 475 | 880 | 160 | 220 | 140 | 120 | 180 | 4-ф18 | ф220 | ф180 | 8-ф18 | JGD2-3 |
| XBD8/25-100L-250 | 500 | 520 | 115 | 190 | 280 | 155 | 150 | 240 | 4-ф18 | ф220 | ф180 | 8-ф18 | JGD3-2 |
| XBD12.5/25-100L-315 | 630 | 700 | 1235 | 250 | 300 | 165 | 210 | 260 | 4-ф18 | ф220 | ф180 | 8-ф18 | JGD3-2 |

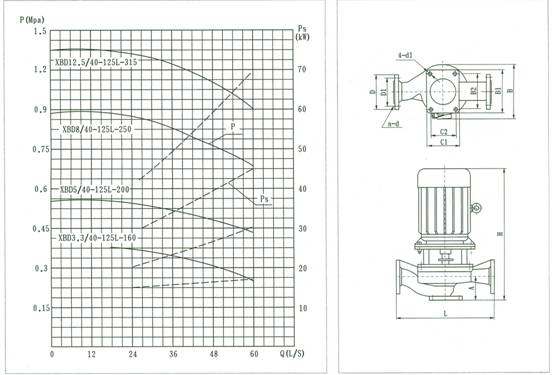

XBD***/40-125L-***消防泵技术数据
| 型号 | 流量 Q （L/S） | 压力 P （Mpa） | 转速 n （r/min） | 配用功率N （KW） | 效率 η （%） | 必需汽蚀余量r （m） | 重量 （kg） |
| XBD3.2/40-125L-160 | 40 | 0.32 | 2900 | 22 | 76 | 4 | 265 |
| XBD5/40-125L-200 | 40 | 0.5 | 2900 | 37 | 75 | 5.5 | 395 |
| XBD8/40-125L-250 | 40 | 0.8 | 2900 | 55 | 73 | 5 | 580 |
| XBD12.5/40-125L-315 | 40 | 1.25 | 2900 | 90 | 70 | 5 | 790 |
XBD***/40-125L-***消防泵 结构说明
| 泵型号 | 外型尺寸及安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | 4-d1 | D | D1 | n-d | 规格 | |
| XBD3.2/40-125L-160 | 520 | 460 | 920 | 190 | 280 | 175 | 150 | 240 | 4-ф22 | ф250 | ф210 | 8-ф18 | JGD2-3 |
| XBD5/40-125L-200 | 570 | 510 | 1040 | 250 | 300 | 175 | 210 | 260 | 4-ф22 | ф250 | ф210 | 8-ф18 | JGD3-2 |
| XBD8/40-125L-250 | 600 | 660 | 1180 | 270 | 320 | 170 | 230 | 280 | 4-ф22 | ф250 | ф210 | 8-ф18 | JGD3-2 |
| XBD12.5/40-125L-315 | 640 | 685 | 1350 | 300 | 350 | 180 | 230 | 280 | 4-ф22 | ф250 | ф210 | 8-ф18 | JGD3-2 |
XBD***/50-150L-***消防泵技术数据
| 型号 | 流量 Q （L/S） | 压力 P （Mpa） | 转速 n （r/min） | 配用功率N （KW） | 效率 η （%） | 必需汽蚀余量r （m） | 重量 （kg） |
| XBD3.2/50-150L-315 | 50 | 0.32 | 1480 | 30 | 76 | 3.5 | 410 |
| XBD5/50-150L-400 | 50 | 0.5 | 1480 | 45 | 73 | 3.5 | 490 |
XBD***/50-150L-***消防泵 结构说明
| 泵型号 | 外型尺寸及安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | 4-d1 | D | D1 | n-d | 规格 | |
| XBD3.2/50-150L-315 | 800 | 530 | 1075 | 250 | 300 | 205 | 210 | 260 | 4-ф22 | ф285 | ф240 | 8-ф22 | JGD3-3 |
| XBD5/50-150L-400 | 820 | 595 | 1120 | 300 | 350 | 210 | 230 | 280 | 4-ф22 | ф285 | ф240 | 8-ф22 | JGD3-3 |

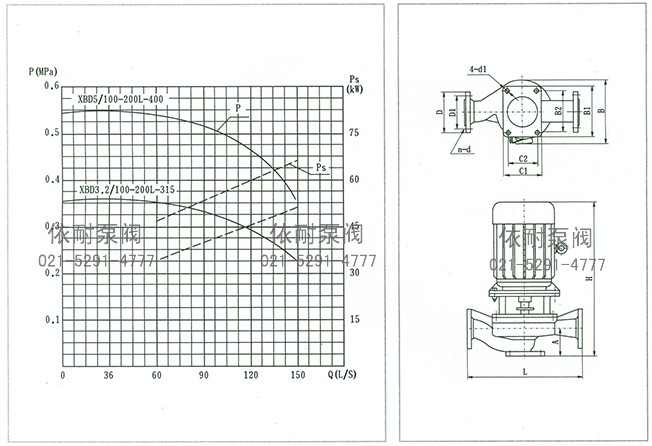

XBD***/100-200L-***消防泵技术数据
| 型号 | 流量 Q （L/S） | 压力 P （Mpa） | 转速 n （r/min） | 配用功率N （KW） | 效率 η （%） | 必需汽蚀余量r （m） | 重量 （kg） |
| XBD3.2/100-200L-315 | 100 | 0.32 | 1480 | 55 | 78 | 3.5 | 417 |
| XBD5/100-200L-400 | 100 | 0.5 | 1480 | 75 | 77 | 3.5 | 498 |
XBD***/100-200L-***消防泵 结构说明
| 泵型号 | 外型尺寸及安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | 4-d1 | D | D1 | n-d | 规格 | |
| XBD3.2/100-200L-315 | 800 | 530 | 1075 | 270 | 320 | 210 | 230 | 280 | 4-ф22 | ф340 | ф295 | 12-ф22 | JGD3-3 |
| XBD5/100-200L-400 | 820 | 595 | 1120 | 290 | 360 | 225 | 230 | 280 | 4-ф22 | ф340 | ф295 | 12-ф22 | JGD3-3 |
产品主要材料
| 名 称 | 材料 | 标? 准 | |
| 泵 体 | 铸铁 | HT200 | GB9439-88 |
| 球铁 | QT400-18 | GB1348-88 | |
| 中 段 | 铸铁 | HT200 | GB9439-88 |
| 球铁 | QT400-18 | GB1348-88 | |
| 叶 轮 | 铜合金（球铁） | ZcuSn10Zn2 | GB1176-88 |
| 轴 | 不锈钢（钢） | 2Cr13 | GB3077-88 |
| 轴 封 | 填料 | 柔性石墨 | |
| 机械密封 | 橡胶波纹管 | 博格曼DIN24960 | |
订购注意事项：
XBD-L型立式单级（多级）单吸消防离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XBD-L型立式单级（多级）单吸消防离心泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
