FY型液下泵
FY型液下泵是本单位在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而产生的新型泵；该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效、节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。
FY型液下泵
结构图与特点
FY型液下泵 结构图
1、 泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。
2、 取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。
3、 采用独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体、运行平稳、不堵塞。
使用条件
1、 被输送介质温度为-20-+140℃。
2、 铸铁材质的泵，介质PH值在5-9范围内。
3、 采用开式叶轮的泵，被输送液体中含有的固体颗粒直径以不超过泵吸入口直径30%为宜。
型号意义
FY型液下泵 型号意义
| 型号 名称 |
抽气速率（L/S） | 极限压力≤（Pa） | 机组组成泵型号 | 总功率（kw） | ||
| 主泵 | 中间泵 | 前级泵 | ||||
| JZJS30-1 | 30 | 4×10-2 | ZJ30 | SZ-63 | 3075 | |
| JZJS70-2 | 70 | 4×10-2 | ZJ70 | SZ-100 | 5.5 | |
| JZJS150-2 | 150 | 4×10-2 | ZJ150A | SZ-250 | 14 | |
| JZJS300-2 | 300 | 4×10-2 | ZJ300 | SZ-360 | 19 | |
| JZJS600-2 | 600 | 4×10-2 | ZJ600 | 2SK-12 | 35.5 | |
| JZJS1200-2 | 1200 | 4×10-2 | ZJ1200 | 2SK-25 | 56 | |
| JZJS70-21 | 70 | 10-1 | ZJ70 | ZJ30 | SZ-100 | 6.25 |
| JZJS70-12 | 70 | 10-1 | ZJ70 | ZJ70 | SZ-100 | 7 |
| JZJS150-21 | 150 | 10-1 | ZJ150A | ZJ70 | SZ-250 | 15.5 |
| JZJS150-12 | 150 | 10-1 | ZJ150A | ZJ150A | SZ-250 | 17 |
| JZJS300-41 | 300 | 10-1 | ZJ300 | ZJ70 | SZ-250 | 16.5 |
| JZJS300-22 | 300 | 10-1 | ZJ300 | ZJ150A | SZ-250 | 18 |
| JZJS600-41 | 600 | 10-1 | ZJ600 | ZJ150A | SZ-360 | 23.5 |
| JZJS1200-22 | 1200 | 10-1 | ZJ1200A | ZJ600 | 2SK-12 | 46.5 |
主要性能参数
| 型号规格 | 出口直径 mm |
流量 | 扬程 m |
转速 r/min |
功率（KW） | 液下长度 m |
||
| m3/h | L/S | 轴功率 | 电机功率 | |||||
| 25FY-16 | 25 | 3.6 | 1 | 16 | 2900 | 0.713 | 1.5 | 0.5-2.5 |
| 25FY-16A | 25 | 3.27 | 0.91 | 13 | 2900 | 0.713 | 1.5 | 0.5-2.5 |
| 25FY-25 | 25 | 3.6 | 1 | 25 | 2900 | 1.16 | 2.2 | 0.5-2.5 |
| 25FY-25A | 25 | 3.27 | 0.91 | 20 | 2900 | 1.16 | 2.2 | 0.5-2.5 |
| 25FY-41 | 25 | 3.6 | 1 | 41 | 2900 | 2.51 | 4 | 0.5-2.5 |
| 25FY-41A | 25 | 3.27 | 0.91 | 33 | 2900 | 2.51 | 3 | 0.5-2.5 |
| 40FY-16 | 40 | 7.2 | 2 | 16 | 2900 | 0.78 | 2.2 | 0.5-2.5 |
| 40FY-16A | 40 | 6.55 | 1.82 | 13 | 2900 | 0.78 | 1.5 | 0.5-2.5 |
| 40FY-26 | 40 | 7.2 | 2 | 26 | 2900 | 1.45 | 3 | 0.5-2.5 |
| 40FY-26A | 40 | 6.55 | 1.82 | 21 | 2900 | 1.45 | 3 | 0.5-2.5 |
| 40FY-40 | 40 | 7.2 | 2 | 40 | 2900 | 2.53 | 5.5 | 0.5-2.5 |
| 40FY-40A | 40 | 6.55 | 1.82 | 32 | 2900 | 2.53 | 5.5 | 0.5-2.5 |
| 50FY16 | 50 | 14.4 | 4 | 16 | 2900 | 1.18 | 3 | 0.5-2.5 |
| 50FY-16A | 50 | 13.1 | 3.64 | 13 | 2900 | 1.18 | 3 | 0.5-2.5 |
| 50FY-25 | 50 | 14.4 | 4 | 25 | 2900 | 1.96 | 4 | 0.5-2.5 |
| 50FY-25A | 50 | 13.1 | 3.64 | 20 | 2900 | 1.96 | 3 | 0.5-2.5 |
| 50FY-40 | 50 | 14.4 | 4 | 40 | 2900 | 3.73 | 7.5 | 0.5-2.5 |
| 50FY-40A | 65 | 13.1 | 3.64 | 33 | 2900 | 3.73 | 5.5 | 0.5-2.5 |
| 65FY-16 | 65 | 28.8 | 8 | 16 | 2900 | 2.16 | 4 | 0.75-2.5 |
| 65FY-16A | 65 | 26.2 | 7.28 | 13 | 2900 | 2.16 | 3 | 0.75-2.5 |
| 65FY-25 | 65 | 28.8 | 8 | 25 | 2900 | 3.56 | 5.5 | 0.75-2.5 |
| 65FY-25A | 65 | 26.2 | 7.28 | 21 | 2900 | 3.56 | 5.5 | 0.75-2.5 |
| 65FY-40 | 65 | 28.8 | 8 | 40 | 2900 | 6.04 | 11 | 0.75-2.5 |
| 65FY-40A | 65 | 26.2 | 7.28 | 33 | 2900 | 6.04 | 11 | 0.75-2.5 |
| 80FY-15 | 80 | 54 | 15 | 15 | 2900 | 3.34 | 7.5 | 1-2.5 |
| 80FY-15A | 80 | 49.1 | 13.65 | 12 | 2900 | 3.34 | 7.5 | 1-2.5 |
| 80FY-24 | 80 | 54 | 15 | 24 | 2900 | 5.43 | 11 | 1-2.5 |
| 80FY-24A | 80 | 49.1 | 13.65 | 20 | 2900 | 5.43 | 11 | 1-2.5 |
| 80FY-38 | 80 | 54 | 15 | 38 | 2900 | 9.64 | 18.5 | 1-2.5 |
| 80FY-38A | 80 | 49.1 | 13.65 | 31 | 2900 | 9.64 | 15 | 1-2.5 |
| 100FY-23 | 100 | 100.8 | 28 | 23 | 2900 | 9.25 | 18.5 | 1-2.5 |
| 100FY-23A | 100 | 91.8 | 25.5 | 18 | 2900 | 9.25 | 15 | 1-2.5 |
| 100FY-37 | 100 | 100.8 | 28 | 37 | 2900 | 14.73 | 22 | 1-2.5 |
| 100FY-37A | 100 | 91.8 | 25.5 | 31 | 2900 | 14.73 | 22 | 1-2.5 |
注：1、液下长度为安装盘下至过滤网底之长度。2、以上所标电机功率按输送介质比重1.4配置。
外形及安装尺寸图表

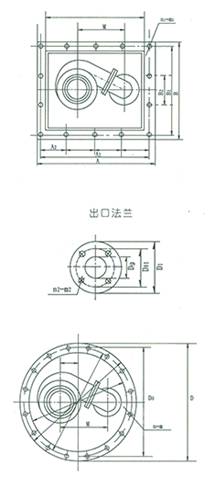

FY液下泵 外形及安装尺寸图1

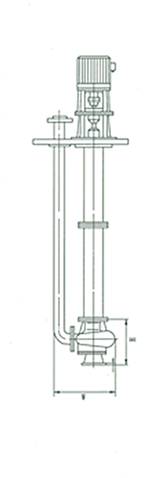

FY液下泵 外形及安装尺寸图2
| 型号 | W | M | H | D | D0 | n-m | A | B | A1 | B1 | A2 | B2 | n1-m1 | Dg | D1 | D01 | n2-m2 |
| 25-16 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 25 | 115 | 85 | 4-ф14 |
| 25-25 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 25 | 115 | 85 | 4-ф14 |
| 25-41 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 25 | 115 | 85 | 4-ф14 |
| 40-16 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 32 | 140 | 100 | 4-ф18 |
| 40-26 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 32 | 140 | 100 | 4-ф18 |
| 40-40 | 420 | 225 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 32 | 140 | 100 | 4-ф18 |
| 50-16 | 420 | 205 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 40 | 150 | 110 | 4-ф18 |
| 50-25 | 420 | 205 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 40 | 150 | 110 | 4-ф18 |
| 50-40 | 420 | 225 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 40 | 150 | 110 | 4-ф18 |
| 65-16 | 550 | 310 | 250 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 50 | 165 | 125 | 4-ф18 |
| 65-25 | 550 | 310 | 250 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 50 | 165 | 125 | 4-ф18 |
| 65-40 | 550 | 310 | 250 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 50 | 165 | 125 | 4-ф18 |
| 80-15 | 550 | 310 | 270 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 65 | 185 | 145 | 4-ф18 |
| 80-25 | 550 | 310 | 270 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 65 | 185 | 145 | 4-ф18 |
| 80-38 | 550 | 310 | 270 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 65 | 185 | 145 | 4-ф18 |
| 100-23 | 550 | 310 | 275 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 80 | 200 | 160 | 8-ф18 |
| 100-37 | 550 | 310 | 275 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 80 | 200 | 160 | 8-ф18 |
订购注意事项：
FY型液下泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐FY型液下泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
