BBG型内啮合摆线齿轮泵

BBG型内啮合摆线齿轮泵(简称:BBG摆线齿轮泵),是一种容积式内啮合齿轮泵。BBG型泵的内齿轮(及外转子)为圆弧齿形,外齿轮(及内转子)为短幅外摆线的新型齿轮泵,由交大机械系与上海依耐水泵共同开发成功。由于内啮摆线齿轮泵的结构简单、噪音低、输油平稳、自吸性能好和良好的高转速特性,因而在低压液压系统中被广泛采用,可作为动力泵或润滑泵和冷却泵,目前正在逐步取代CB型、KCB型、ZCY型齿轮油泵。

BBG型内啮合摆线齿轮泵图1
BBG型内啮合摆线齿轮泵1
BBG型内啮合摆线齿轮泵图2
BBG型内啮合摆线齿轮泵2

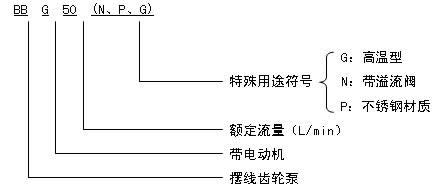

型号意义

BBG摆线齿轮泵 型号意义
BBG摆线齿轮泵 型号意义

性能参数

型号 流 量
L/min
压力
MPa
转速
r/min
压力振摆
MPa
容积效率
口径 电动机功率KW
BB/BBG-4 4 2.45 1500 ±0.15 ≥80 Z3/8″ 0.55
BB/BBG-6 6 0.55
BB/BBG-10 10 0.55
BB/BBG-16 16 2.45 1500 ±0.15 ≥90 Z3/4″ 1.1
BB/BBG-20 20 1.1
BB/BBG-25 25 1.5
BB/BBG-32 32 1.5
BB/BBG-40 40 2.45 1500 ±0.15 ≥90 2.2
BB/BBG-50 50 3
BB/BBG-65 65 4
BB/BBG-80 80 2.45 1500 ±0.15 ≥90 Z1″ 5.5
BB/BBG-100 100 5.5
BB/BBG-125 125 7.5

订购注意事项:

BBG型内啮合摆线齿轮泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐BBG型内啮合摆线齿轮泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
