TR型凸轮转子万用输送泵
产品说明
凸轮转子万用输送泵适合于柔和地输送高粘度或含颗粒的物料而特殊设计，适用卫生及无菌场合。对物料的处理特别缓和，转速慢【200—600rpm】输送速度可调，又特别适用于在输送过程容易起泡沫与因高速输送会破坏介质物质的结构的介质，也可做计量泵使用。适合于就地CIP清洗与蒸汽消毒，卫生级处理符合GMP要求。

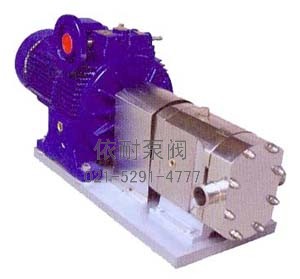

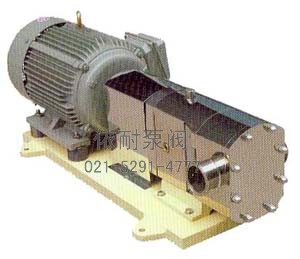

TR—I基本型，配无级调速减速机，可根据工艺要求对流量进行调节。

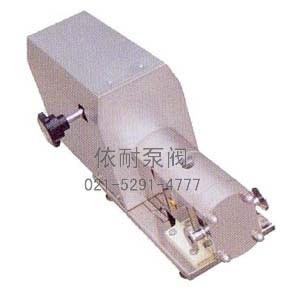

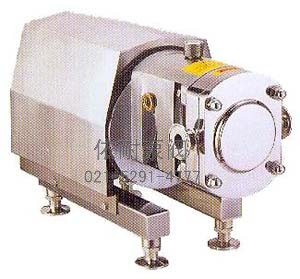

TR—I型，配无级调速减速机【带不锈钢罩】。
TR--‖型，此型配电机需要变频器来调速。调速范围广，自动化程度高等特点。

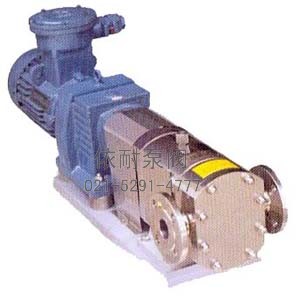

TR--Ⅲ型，此型配定速减速机，适合输送对流量要求无需调节的场合，也可配变频器进行调速。
TRA型凸轮转子泵是博奥泵业在传统的TR型进行重心设计改造，使其性能更优化，结构更紧凑美观，效率更高。结构；采用联轴整体组装，使体积变小【长度可以减短100—250mm】,减少占地面积，结构紧凑，外包不锈钢，镜面抛光，外形美观，档次高，避免原来涂膏刷漆的脱落。性能优化；采用联轴整体组装，减少弹性联轴器功率消耗，噪音及磨损更换而提高工作效率，得到了最高的效率，最小的内部滑动和更长的使用寿命。以下将该泵的性能特点简介如下；
TRA--‖型【配6极电机】，此型配电机需要变频器来调速。调速范围广，自动化程度高等特点。

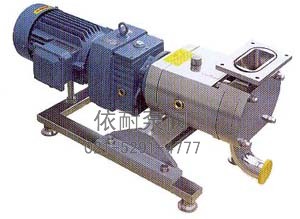

TRA--Ⅲ型无级调速带不锈钢外罩，此结构特殊型，上方口直接装料斗，适合于输送高粘度.高浓度.流动差的膏体。

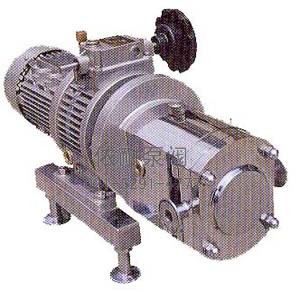

TRA--Ⅰ配无级调速减速机，适合输送对流量要求无需调节的场合，也可配变频器进行调速。

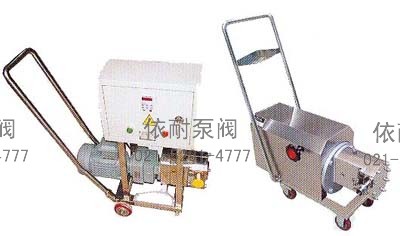

移动式结构适合于没有工位的场合
凸轮转子万用输送泵
特点：
结构紧凑，低噪音，外表包不锈钢，可正反转，TRA进出口方向可旋转。
连接方式；法兰.快装.活接.螺纹。
安装方式；上进下出.水平进出.固定安装.移动式。
保温；夹套；【供选】
密封型式；单机封.双机封【供选】
机械密封材料；石墨.陶瓷.碳化硅.硬质合金.
O型圈材料；氟橡胶【Viton】.三元乙丙【EPDM】. 硅橡胶【Silicon】.聚四氟【PTFE】
流量；根据粘度.浓度及液位关系来选择。
工作温度；-20--150℃【最高灭菌温度180℃】。
工作环境与介质；确定是否需要防爆。
工作条件；凸轮转子万用输送泵属自吸型.调速可选变频调速与机械调速。
泵体材质；根据介质要求316L与304选择。
TR（A）型凸轮转子万用输送泵
性能参数；
1. 流量；Q=0.15吨/小时~127吨/小时
2. 输送物料粘度范围；0.2CP~500，000CP
3. 出口最高压力；0.8—1.2Mpa[在高粘度时]
4. 产品温度从--30℃---150℃
1;机型号
l;配无级调速减速机，Ⅱ配变频电机，Ⅲ配齿轮定速减速机。
TR; 分体式转子泵，TRA联体式转子泵。
参数指标
| 序号 NO |
型号 Model |
每转排量 Volume of Rotor[L] |
建议调速范围 Range of Speed [rpm] |
最高转速 【r/min】 |
对应流量 Flow [L/h] |
Ⅰ.Ⅱ型配用功率 TypeⅠ,Ⅱpower Spply [KW] |
Ⅲ型功率 TypeⅢpower Spply[KW] |
进出口管径 Suction and Discharge[mm] |
| 1 | TRA-Ⅰ-02 | 0.015 | 200-500 | 960 | 150-450 | 0.37 | 0.37 | 20 |
| 2 | TRA-Ⅰ-05 | 0.028 | 200-500 | 960 | 330-840 | 0.55 | 0.37 | 25 |
| 3 | TRA-Ⅰ-1 | 0.04 | 200-500 | 960 | 480-1200 | 0.55 | 0.37 | 25 |
| 4 | TRA-Ⅰ-2 | 0.075 | 200-400 | 960 | 900-1800 | 0.75 | 0.55 | 25 |
| 5 | TRA-Ⅰ-3 | 0.095 | 200-400 | 960 | 1140-2280 | 1.1 | 0.75 | 32 |
| 6 | TRA-Ⅰ-4 | 0.118 | 200-400 | 960 | 1400-2800 | 1.5 | 1.1 | 38 |
| 7 | TRA-Ⅰ-5 | 0.18 | 200-400 | 700 | 2000-4000 | 2.2 | 1.5 | 38[50] |
| 8 | TRA-Ⅰ-6 | 0.28 | 200-400 | 700 | 3000-6000 | 3 | 2.2 | 50 |
| 9 | TRA-Ⅰ-7 | 0.34 | 200-400 | 600 | 3600-7200 | 4 | 3 | 50 |
| 10 | TRA-Ⅰ-8 | 0.424 | 200-400 | 600 | 4500-9000 | 5.5 | 4 | 50 |
| 11 | TRA-Ⅰ-9 | 0.53 | 200-400 | 600 | 5700-11000 | 7.5 | 5.5 | 63.5[50] |
| 12 | TRA-Ⅰ-10 | 0.7 | 200-400 | 600 | 7000-14000 | 7.5 | 5.5 | 63.5[50] |
| 13 | TRA-Ⅰ-11 | 1.0 | 200-400 | 500 | 12000-24000 | 11 | 7.5 | 89 |
| 14 | TRA-Ⅰ-12 | 1.6 | 200-400 | 500 | 19000-38000 | 11 | 7.5 | 89 |
| 15 | TRA-Ⅰ-13 | 2.0 | 200-400 | 400 | 24000-48000 | 15 | 11 | 108 |
| 16 | TRA-Ⅰ-14 | 3.5 | 200-400 | 400 | 42000-84000 | 22 | 15 | 133 |
| 17 | TRA-Ⅰ-15 | 5.3 | 200-400 | 400 | 63600-127200 | 37 | 30 | 159 |
注；1.以上对流量按90％的容积量计算出，如粘度不同产生容量不同；
2. 如粘度及出口压力要求不同，标配功率可根据实际工况要求另计算。

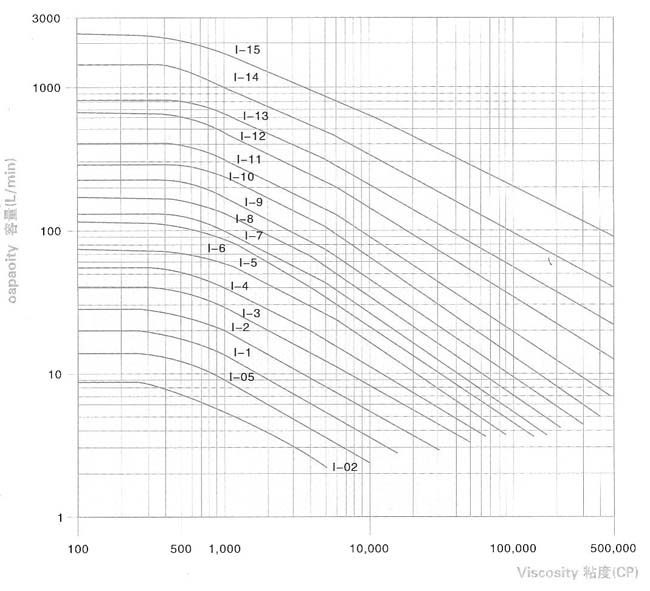

TR（A）型凸轮转子泵技术数据及性能曲线表
说明；
1. 以上曲线表是介质粘度不同流量产生变化。
2. 介质的浓度变化也会使以上曲线表发生变化。
3. 进出口压力需求不同，流量将产生变化。匹配的功率将产生变化。
订购注意事项：
TR型凸轮转子万用输送泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐TR型凸轮转子万用输送泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
