FZX(L)型防腐衬氟自吸泵
FZX(L)型防腐自吸泵是一种钢衬氟塑料结构的小型自吸泵，有极好的耐腐性能和自吸性能。适用吸送全浓度硫酸、盐酸、硝酸及有机溶剂等强氧化性强腐蚀介质。典型使用岗位例举如下：
1．低位储槽存液吸送到计量槽。
2．卸车、卸船等。
FZX(L)型防腐衬氟自吸泵 结构图
产品特点
该系列泵是采用钢衬氟塑料(F46)的结构， 既有塑料泵极好的耐腐性，又有金属泵的强度。泵体抗热变形性，抗管线热胀冷缩引起的应力损害、安装的可靠性和抗震动性能均比全塑料自吸泵优秀.FZX(L)小型氟塑料自吸泵为机械密封，过流部件为氟塑料，该泵适用80℃以下的清液 类介质。接触介质的密封垫床有丁腈胶、氟橡胶(F24)、氟塑料(F4、F46)，可根据用户的工况选配。该系列泵只需在开机前往泵体内注满液体，即能抽出真空，输送液体，安全省事，使用极为方便。

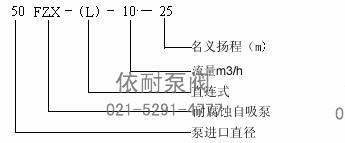

型号意义
FZX(L)型防腐衬氟自吸泵 型号意义
可选用材料
| 可选用材料 | 聚全氟乙丙烯 | F46 |
| 聚偏二氟乙烯 | F2 | |
| 超高分子量聚乙烯 | UHMWPE |
性能参数
| 型号 | 流量 m3/h | 扬程 m | 转速 r/min | 最大自吸 高度m | 电机配备 kw | 进出口 mm×mm |
| 25-2.5-1.5 | 2.5 | 1.5 | 2900 | 4 | 0.75 | 32×25 |
| 25-5-16 | 5 | 16 | 2900 | 4 | 1.1 | 32×25 |
| 25-8-10 | 8 | 10 | 2900 | 4 | 1.1 | 32×25 |
| 40-40-23 | 4 | 23 | 2900 | 4 | 2.2 | 40×32 |
| 40-8-20 | 8 | 20 | 2900 | 4 | 2.2 | 40×32 |
| 40-12-15 | 12 | 15 | 2900 | 4 | 2.2 | 40×32 |
| 50-10-25 | 10 | 25 | 2900 | 4 | 3 | 50×40 |
| 50-16-20 | 16 | 20 | 2900 | 4 | 4 | 50×40 |
| 65-25-28 | 25 | 28 | 2900 | 4 | 5.5 | 65×50 |
| 65-35-20 | 35 | 20 | 2900 | 4 | 5.5 | 65×50 |
| 80-30-30 | 30 | 30 | 2900 | 4 | 7.5 | 80×65 |
| 80-45-25 | 45 | 25 | 2900 | 4 | 7.5 | 80×65 |
| 100-70-25 | 70 | 25 | 2900 | 4 | 11～15 | 100×80 |
注：表中参数均为清水做试验获得，如输送其他类型介质，则自吸高度，电机功率配置均所不同。
订购注意事项：
FZX(L)型防腐衬氟自吸泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐FZX(L)型防腐衬氟自吸泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
