Q61SY/Q41SY高温高压球阀

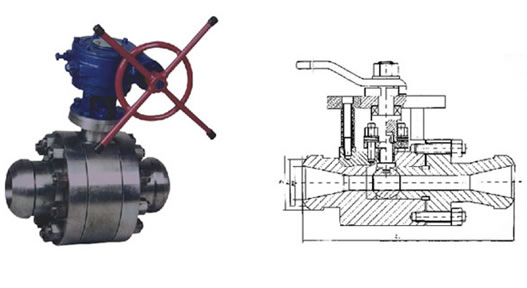

Q61SY/Q41SY高温高压球阀1
特点
1. 一体式的阀座，不存在阀体、阀座连接问题
2. 超硬球迷(HV1000~1200威氏硬度等级)。标准球体经特殊超硬工艺，加上特殊研磨技术，使球面与密封面完全吻合。
3. 分体式结构设计，使维护更加方便，使用更加安全。
4. 每次操作时风力的阀座边缘都可以把球踢刮擦干净。
5. 阀座始终受到球体的保护，避免了流体的冲蚀。
6. 阀座蝶簧提供了连续的机械压力，保证热应力变化时球体与阀座始终密合。
7. 独立加大尺寸的阀杆，配合阀杆定向换，保证了阀杆的对中性及稳定性。
8. 双重密封环的组合填料，避免了外泄漏。
9. 90°旋转的阀杆，不会磨损填料。
主要零件材料
| 名称 name | 材料material |
| 球体 Ball | Inconel 718/HVOF-CCC |
| 密封阀座 Seal seat | Inconel 718/HVOF-CCC |
| 阀体 Body | A105A 或182-F22 |
| 阀杆 stem | 431SS |
| 阀杆定向环 direction detection link | 431SS |
| 推力轴承 Thrust bearing | 431SS |
| 填料压盖 gland | 431SS |
| 填料 Packing | 304+石墨 304+Flexible graphite |
| 推力阀座Thrust seat | 431SS |
| 阀座弹簧 Spring | Inconel 718 |
应用工况
锅炉疏水
气流疏水
锅炉定排，连排
给水系统疏水
汽包排放
过热器排放及疏水
吹灰器隔离
旁路管线隔离
省煤器联箱疏水
适应规格
DN10~100
可应用在所有压力等级 ，从4.0～32.0MPa
连接方式
焊接；法兰
Q61SY/Q41SY高温高压球阀2
主要连接尺寸
| 型号Type | PN | 公称通径Nominal diameter | 只要尺寸(mm)Main dimensions | ||
| L | D1 | D | |||
| Q61SY Q41SY | 16MPa | 10 | 165 | 15 | 28 |
| 15 | 165 | 17 | 40 | ||
| 20 | 190 | 23 | 42 | ||
| 25 | 254 | 27 | 42 | ||
| 32 | 279 | 32 | 50 | ||
| 40 | 305 | 40 | 60 | ||
| 50 | 368 | 48 | 70 | ||
| 65 | 381 | 65 | 93 | ||
| 80 | 419 | 80 | 130 | ||
| 100 | 457 | 100 | 142 | ||
| 32MPa | 10 | 165 | 15 | 28 | |
| 15 | 165 | 17 | 40 | ||
| 20 | 190 | 23 | 42 | ||
| 25 | 254 | 27 | 42 | ||
| 32 | 279 | 32 | 50 | ||
| 40 | 305 | 40 | 60 | ||
| 50 | 451 | 48 | 70 | ||
| 65 | 508 | 65 | 93 | ||
| 80 | 578 | 80 | 130 | ||
| 100 | 673 | 100 | 142 | ||
订购注意事项：
Q61SY/Q41SY高温高压球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q61SY/Q41SY高温高压球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
