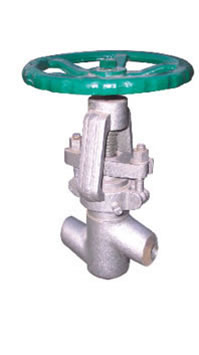

J(9)61TC陶瓷高温高压截止阀
J(9)61TC陶瓷高温高压截止阀

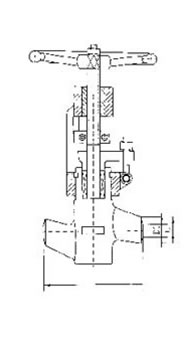

J(9)61TC陶瓷高温高压截止阀 结构图
特点
陶瓷高温高压截止阀是具有国际先进水平的产品。由于陶瓷具有良好的高温力学稳定性、抗蠕变性、耐化学侵蚀性、耐磨损、抗冲刷、硬度高等特点，被当今国际事务“第三代”新型密封材料。作为陶瓷与金属在热态的情况膨胀系数与金属的连接方法，是本产品独到的特点。改产品不仅解决膨胀系数的问题，同时又解决了二中材料的固定问题。而且充分发挥陶瓷在高温高压耐冲刷、耐磨损、耐气蚀、抗氧化等优异性能，是目前国内外金属密封所得不到的稳定的密封性能，使用寿命是金属的几倍。
性能与材料
公称通径：DN10~100
公称压力：GB Pn4.0～32.0
连接尺寸：JB/T3595 E101
主要材料：碳钢、铬钼钒钢、特种陶瓷
技术规范
公称通径： DN20、25、32、40、50、100
公称压力： PN4.0MPa
工作温度：≤550℃
工作压力P55：17.0MPa(550℃时)
适用介质：过热蒸汽、高温高压水
连接方式：对焊连接
操纵方式：电动
主要连接尺寸
| 型号Type | 公称通径Nominal diameter | 主要尺寸(mm)Main dimension | ||
| L | D1 | D | ||
|
J61TC-100 J61TC-250 J61TC-320 J961TC-P54100V J961TC-P54140V J961TC-P57170V |
10 | 120 | 15 | 28 |
| 15 | 150 | 17 | 40 | |
| 20 | 170 | 23 | 42 | |
| 25 | 170 | 27 | 42 | |
| 32 | 190 | 32 | 50 | |
| 40 | 230 | 40 | 60 | |
| 50 | 350 | 48 | 70 | |
| 65 | 370 | 65 | 93 | |
| 80 | 430 | 80 | 130 | |
| 100 | 56 | 100 | 142 | |
订购注意事项：
J(9)61TC陶瓷高温高压截止阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐J(9)61TC陶瓷高温高压截止阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
