BYCZ949型电动(圆形)封闭式眼镜阀

 BYCZ949型电动(圆形)封闭式眼镜阀 结构图1
BYCZ949型电动(圆形)封闭式眼镜阀 结构图1

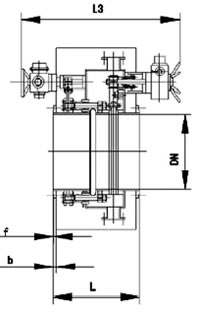

 BYCZ949型电动(圆形)封闭式眼镜阀 结构图2
BYCZ949型电动(圆形)封闭式眼镜阀 结构图2

主要外形尺寸

DN PN(MPa) L b f H1 H2 L1 L2 L3 质量
600 0.05 800 22 3 570 650 1275 1275 1475 4236
0.25 24 3 590 665 1350 1350 1475 5040
0.60 30 3 620 680 1390 1390 1475 5550
700 0.05 800 22 3 680 750 1375 1375 1475 4630
0.25 24 3 690 750 1475 1475 1475 5470
0.60 32 3 715 760 1500 1500 1475 5760
800 0.05 800 22 3 760 820 1525 1525 1475 5160
0.25 24 3 770 830 1650 1650 1475 6015
0.60 34 3 795 760 1680 1680 1475 6520
900 0.05 1000 22 3 850 910 1725 1725 1475 5460
0.25 24 3 860 920 1825 1825 1680 6320
0.60 36 3 890 950 1900 1900 1680 6910
1000 0.05 1200 24 3 970 1030 2000 2000 1980 5970
0.25 26 3 980 1050 2100 2100 1980 7060
0.60 36 3 1015 1080 2220 2220 1980 7860
1200 0.05 1200 24 3 1060 1160 2365 2365 1980 7340
0.25 26 3 1070 1180 2450 2450 1980 8550
0.60 40 4 1105 1210 2530 2530 1980 8860
1400 0.05 1400 24 3 1250 1350 2760 2760 2160 9487
0.25 26 3 1275 1380 2950 2950 2160 10600
0.60 44 4 1320 1450 3120 3120 2220 10920
1600 0.05 1400 24 3 1355 1480 3160 3160 2160 11500
0.25 26 3 1376 1600 3230 3230 2160 13050
0.60 48 4 1420 1550 3320 3320 2220 13320
1800 0.05 1600 24 3 1450 1580 3600 3600 2380 13310
0.25 26 3 1470 1600 3665 3665 2380 14500
0.60 50 4 1520 1650 4120 4120 2530 14820
2000 0.05 1600 24 3 1580 1630 4000 4000 2680 14500
0.25 26 3 1600 1750 4085 4085 2530 15800
0.60 54 4 1650 1820 4230 4190 2530 16500
2200 0.05 1600 26 4 1730 1890 4250 4250 2530 16140
0.25 28 4 1750 1920 4350 4350 2530 17650
0.60 60 5 1800 1990 4530 4530 2530 17950
2400 0.05 1600 26 4 1820 2000 4600 4600 2530 18050
0.25 28 4 1840 2050 4700 4700 2760 19400
0.60 62 5 1890 2110 4750 4750 2760 19810
2600 0.05 2000 26 4 1920 2100 5000 5000 2760 23520
0.25 28 4 1980 2200 5100 5100 2760 25460
0.60 64 5 2030 2360 5250 5250 2760 26020

订购注意事项:

BYCZ949型电动(圆形)封闭式眼镜阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐BYCZ949型电动(圆形)封闭式眼镜阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
