EDRV动态平衡电动调节阀

产品概述

动态平衡电动调节阀是区别与传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。如下图所示,在系统符合波动较大的流量系统中,当系统压力变化时,动态平衡电动调节阀的二段的压差(P1-P3)也随之变化。1、当进口压力P1升高时,(P1-P2)增大这是电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;当进口压力P1降低是,(P1-P2)间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3键的压差式中保持不变。因此这种电动阀的抗干扰能力强,具有动态平衡的功能;2、当电动执行器接收控制信号使阀轴延R向旋转时,P2、P3键的开度也随之变化,。由于不管系统压差(P1-P3)如何变化,P2、P3键的压差(P2-P3)式中不变,因此对应于任意开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是一致的,没有偏离,因此这种电动调节阀转传统的电动调节阀具有更好的调节特性。

产品简图与流量特性

EDRV动态平衡电动调节阀
EDRV动态平衡电动调节阀
EDRV动态平衡电动调节阀 结构图
EDRV动态平衡电动调节阀 结构图
动态平衡电动调节阀流量特性 曲线图1
动态平衡电动调节阀流量特性 曲线图1
动态平衡电动调节阀流量(开度)-压差 曲线图2
动态平衡电动调节阀流量(开度)-压差 曲线图2

材质

阀体 球墨铸铁 电动执行器外壳 铝合金
阀套 不锈钢 阀芯 黄铜

电动执行器技术参数

产品编号 工作电压 力矩 功率 输入信号 输出信号 环境温度 防水性 重量
9012465 230VAC
24VAC
50N.M 100W 0-10VAC
4-20mA
1-5VDC
0-10VDC
4-20mA
-10-60℃ IP65 2.8kg
9012466 230VAC
24VAC
100N.M 23W 0-10VAC
4-20mA
1-5VDC
0-10VDC
4-20mA
-10-60℃ IP65 3.9kg

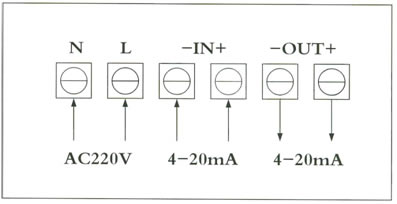

接线图

动态平衡电动调节阀 接线图
动态平衡电动调节阀 接线图

技术参数

产品编号 阀门形式 型号 规格 压差范围 流量范围 工作压力 流量误差 流体温度
9099508 二通 EDRV1 DN25 30-300 0.2-2.9 PN16 5 0-100℃
9099510 EDRV2 DN32 30-300 0.5-4.7
9099512 EDRV3 DN40 30-300 1-7.7
9099550 EDRV4 DN50 30-300 2-12.1
9099551 EDRV5 DN65 30-300 3-20.4
9099552 EDRV6 DN80 30-300 5-30.8
9099553 EDRV7 DN100 30-300 10-45.3
9099554 EDRV8 DN125 30-300 15-70.7
9099555 EDRV9 DN150 30-300 20-101.8
9099556 EDRV10 DN150 40-400 30-110

尺寸参数

产品编号 阀门形式 型号 规格 外形尺寸(mm)
长(L) 中轴线下高(H2) 中轴线上高(H1)
9099508 二通 EDRV1 DN25 160 70 265
9099510 EDRV2 DN32 180 110 275
9099512 EDRV3 DN40 200 110 285
9099550 EDRV4 DN50 230 120 290
9099551 EDRV5 DN65 290 124 339
9099552 EDRV6 DN80 310 150 348
9099553 EDRV7 DN100 350 158 357
9099554 EDRV8 DN125 400 193 379
9099555 EDRV9 DN150 480 193 379
9099556 EDRV10 DN150 480 193 379

订购注意事项:

EDRV动态平衡电动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐EDRV动态平衡电动调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
