F43AX—0.5/1.5/2.5手动扇形盲板阀

结构特点及用途

F43X型手动扇形盲板阀由左阀体、右阀体、阀体，连接轴（三根）组成。用扳手旋转连接轴螺旋付驱动左右阀体完成夹紧和松开动作，利用阀板上盲孔板和通孔板的位置变换达到启闭目的。本阀为短结构系列，橡胶密封圈安装在阀板上，可以方便地更换密封胶圈。

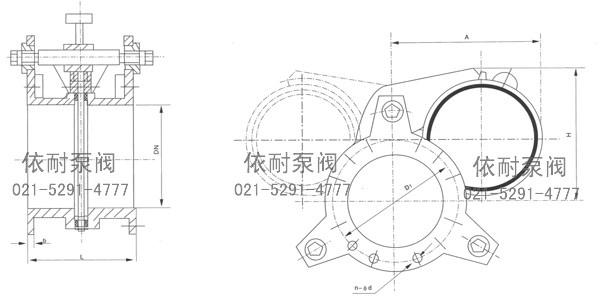

主要外形及连接尺寸表

DN	L	D	D1	H	A	b	n-фd	质量（kg）
DN	L	D	D1	H	A	b	n-фd	PN0.05MPa	PN0.15MPa	PN0.25MPa
100	210	210	170	230	202	14	4-ф18	20	22	25
150	21	265	225	260	270	18	8-ф18	25	27	30
200	230	320	280	310	350	18	8-ф18	45	50	55
250	250	375	35	330	400	18	12-ф18	74	80	88
300	270	440	395	350	450	18	12-ф22	135	145	160
350	290	490	445	380	500	18	12-ф22	165	180	195
400	310	540	495	405	550	24	16-ф22	210	230	250
450	330	595	550	430	600	26	16-ф22	260	280	300
500	350	645	600	750	680	26	20-ф22	310	340	375
600	390	755	705	830	840	28	20-ф26	400	440	485
700	430	860	810	880	1050	28	24-ф26	510	560	610
800	470	975	920	900	1150	28	24-ф30	620	680	745
900	470	1075	1020	1100	1300	28	24-ф30	760	835	915
1000	470	1175	1120	1300	1450	28	28-ф30	940	1030	1130
1200	510	1375	1320	1400	1550	28	32-ф30	1150	1300	1400
1400	510	1575	1520	1550	1700	30	36-ф30	1550	1700	1850

订购注意事项：

F43AX—0.5/1.5/2.5手动扇形盲板阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐F43AX—0.5/1.5/2.5手动扇形盲板阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
