F43BX—0.5/1.5/2.5手动扇形盲板阀

结构特点及用途

F43BX型手动扇形盲板阀为长结构系列，阀体上设有伸缩器，可以补偿阀门启闭过程中产生阀体轴向位移。该系列盲板阀橡胶圈分别安装在左、右阀体上。
DN900-1400盲板阀体采用三角形结构，有较强的整体刚性。

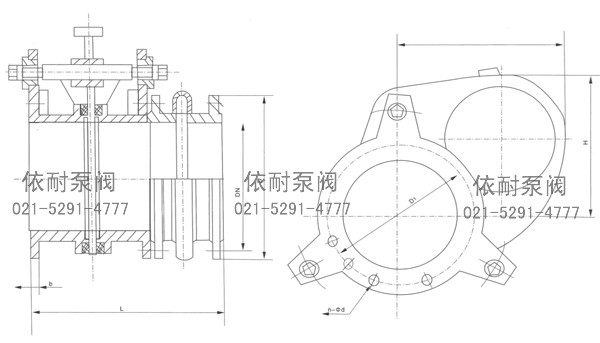

主要外形及连接尺寸表

DN	L	D	D1	H	A	b	n-фd	质量（kg）
DN	L	D	D1	H	A	b	n-фd	PN0.05MPa	PN0.15MPa	PN0.25MPa
200	500	320	280	310	350	18	8-ф18	72	80	90
250	500	375	335	330	400	18	12-ф18	90	96	105
300	500	440	395	350	450	18	12-ф22	150	165	180
350	600	490	445	380	500	18	12-ф22	180	196	215
400	600	540	495	405	550	24	16-ф22	210	230	250
450	600	595	550	430	600	26	16-ф22	280	305	335
500	600	645	600	750	680	26	20-ф22	320	350	385
600	600	755	705	830	840	28	20-ф26	420	460	500
700	630	860	810	880	1050	28	24-ф26	510	560	610
800	630	975	920	900	1150	28	24-ф30	610	670	730
900	630	1075	1020	1100	1300	26	24-ф30	750	820	900
1000	630	1175	1120	1300	1450	26	28-ф30	920	1010	1110
1200	630	1375	1320	1400	1550	26	32-ф30	1130	1250	1400
1300	630	1475	1420	1480	1650	30	32-ф30	1300	1400	1500
1400	750	1575	1520	1550	1700	30	36-ф30	1550	1700	1850

订购注意事项：

F43BX—0.5/1.5/2.5手动扇形盲板阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐F43BX—0.5/1.5/2.5手动扇形盲板阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
