F43CX—0.5/1.5/2.5手动扇形盲板阀

结构特点及用途

本阀DN300-800型手动扇形盲板阀为长结构系列。本阀右阀体上设有伸缩器,一般用于较长管路中。 本阀的伸缩器可以补偿阀门启闭时阀体的轴向位移,减小阀门的启闭力矩(注:不能做为管路的补偿器)。 本阀DN900-1400型手动扇形盲板阀为长结构系列。本阀设有伸缩器,用于较长管路中(注:不能做为管路的补偿器)。根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。

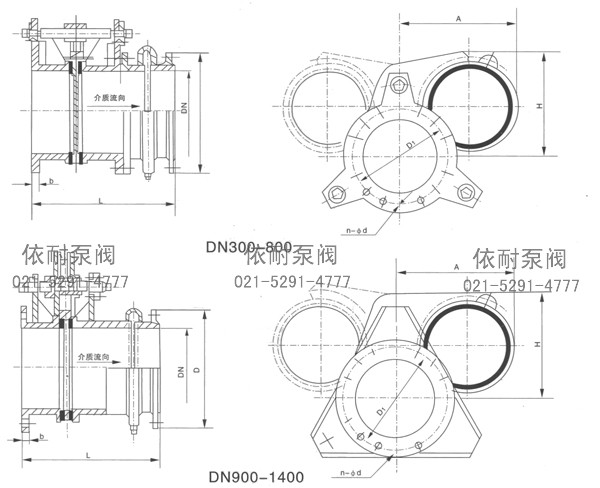

 F43CX—0.5/1.5/2.5手动扇形盲板阀 结构图

主要外形及连接尺寸表

DN L D D1 H A b n-фd 质量(kg)
PN0.05MPa PN0.15MPa PN0.25MPa
200 500 320 280 310 350 18 8-ф18 75 85 90
250 500 375 335 330 400 18 12-ф18 95 100 105
300 500 440 395 350 450 18 12-ф22 160 176 190
350 500 490 445 380 600 18 12-ф22 200 220 240
400 60 540 495 405 550 24 16-ф22 240 245 270
450 600 595 550 430 600 26 16-ф22 310 340 400
500 600 645 600 750 680 26 20-ф22 350 385 420
600 600 755 705 830 840 28 20-ф26 450 495 440
700 630 680 810 880 1050 28 24-ф26 540 590 640
800 630 975 920 900 1150 28 24-ф30 650 710 770
900 630 1075 1020 1100 1300 26 24-ф30 880 970 1050
1000 630 1175 1120 1300 1450 26 28-ф30 980 1075 1095
1200 630 1375 1320 1400 1550 26 32-ф30 1220 1340 1460
1300 630 1475 1420 1500 1600 30 32-ф30 1440 1184 1720
1400 750 1575 1520 1550 1700 30 36-ф30 1750 1825 2000

订购注意事项:

F43CX—0.5/1.5/2.5手动扇形盲板阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐F43CX—0.5/1.5/2.5手动扇形盲板阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
