阀门 > 特殊阀门 > BYCZF49封闭式眼镜阀(隔断式插板阀)
BYCZF49封闭式眼镜阀(隔断式插板阀)
产品特点及用途
封闭式眼镜阀是我公司近年来开发的新产品。作为隔断阀。其结构设计独特新颖，在开通时，具有导流孔式平板闸阀的特点；密封面不爱介质冲刷、不会结焦；关闭时，机械密封结构保证可靠的双向密封性能；开关过程中，密封面首先脱开，避免了密封面的磨损，大大降低了开关操作力矩，同时外密封结构设计使其完全无外漏；无论在全开位置还是全关位置，都可以打开扫除口，清除集结在密封腔底部的灰尘和杂质，系统工作状态即可更换密封圈。

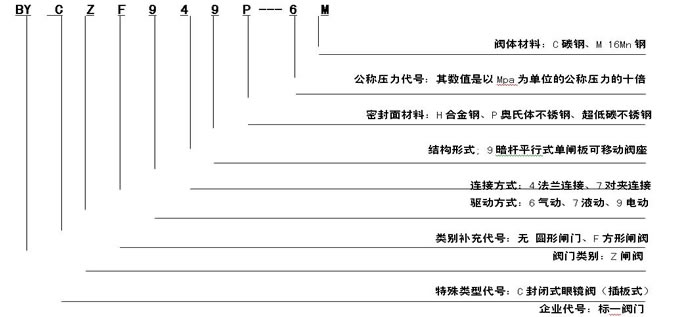

产品型号编制方法
产品型号编制方法
用途
1.可移动阀座，开关省力，无密封面磨损。
2.眼镜闸板设计，有效保障密封面不结焦、集垢。
3.本阀阀体采用全封闭的结构外壳，操作时无管道介质外漏现象。
4.不需另设其它截止设备，本阀在工作管路上，即可更换其密封材料，因而安全、可靠、方便。
5.本阀驱动方式可以电动、手动、也可以液动。控制方式既可以就地操作，也可以远程控制。
主要技术参数
| 公称压力(MPa) | 0.05 | 0.25 | 0.60 | |
| 试验压力 (MPa) |
强度 | 0.15 | 0.375 | 0.90 |
| 密封 | 0.055 | 0.275 | 0.66 | |
| 工作压力(MPa) | ≤0.05 | ≤0.25 | ≤0.60 | |
| 适用介质 | 高炉煤气、煤粉输送 | |||
| 适用温度℃ | ≤400℃ | |||
执行标准
| 设计参照 | JB/T 6901-93 |
| 法兰连接 | GB2555-81、法兰标准参造<<全国通用通风管道配件图表-矩形风管法兰尺寸表>>求、用户要求或按本企业标准。 |
| 压力试验 | GB/T13927-92, JB/T6901-93. |
订购注意事项：
BYCZF49封闭式眼镜阀(隔断式插板阀)产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐BYCZF49封闭式眼镜阀(隔断式插板阀)说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
