BYCZ649型气动(圆形)封闭式眼镜阀

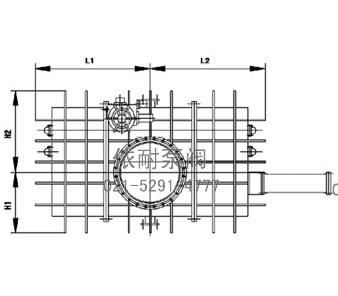

 BYCZ649型气动(圆形)封闭式眼镜阀 结构图1
BYCZ649型气动(圆形)封闭式眼镜阀 结构图1
 BYCZ649型气动(圆形)封闭式眼镜阀 结构图2
BYCZ649型气动(圆形)封闭式眼镜阀 结构图2

主要外形尺寸

DN PN(MPa) L b f H1 H2 L1 L2 L3 质量
600 0.05 800 22 3 570 650 1275 1275 800 4236
0.25 24 3 590 665 1350 1350 800 5040
0.60 30 3 620 680 1390 1390 800 5550
700 0.05 800 22 3 680 750 1375 1375 900 4630
0.25 24 3 690 750 1475 1475 900 5470
0.60 32 3 715 760 1500 1500 900 5760
800 0.05 800 22 3 760 820 1525 1525 1000 5160
0.25 24 3 770 830 1650 1650 1000 6015
0.60 34 3 795 760 1680 1680 1000 6520
900 0.05 1000 22 3 850 910 1725 1725 1150 5490
0.25 24 3 860 920 1825 1825 1150 6320
0.60 36 3 890 950 1900 1900 1150 6910
1000 0.05 1200 24 3 970 1030 2000 2000 1400 5970
0.25 26 3 980 1050 2100 2100 1400 7060
0.60 36 4 1015 1080 2220 2220 1400 7860
1200 0.05 1200 24 3 1060 1160 2365 2365 1600 7340
0.25 26 3 1070 1180 2450 2450 1600 8550
0.60 40 4 1105 1210 2530 2530 1600 8860
1400 0.05 1400 24 3 1250 1350 2760 2760 1800 9487
0.25 26 3 1275 1380 2950 2950 1800 10600
0.60 44 4 1320 1450 3120 3120 1800 10920
1600 0.05 1400 24 3 1355 1480 3160 3160 2000 11500
0.25 26 3 1375 1600 3230 3230 2000 13050
0.60 48 4 1420 1550 3320 3320 2000 13320
1800 0.05 1600 24 3 1450 1580 3600 3600 2280 13310
0.25 26 3 1470 1600 3665 3665 2280 14500
0.60 50 4 1520 1650 4120 4120 2280 14820
2000 0.05 1600 24 3 1580 1630 4000 4000 2430 14500
0.25 26 3 1600 1750 4085 4085 2430 15800
0.60 54 4 1650 1820 4230 4190 2430 16500
2200 0.05 1600 26 4 1730 1890 4250 4250 2660 16140
0.25 28 4 1750 1920 4350 4350 2660 17650
0.60 60 5 1800 1990 4530 4530 2660 17950
2400 0.05 1600 26 4 1820 2000 4600 4600 2880 18050
0.25 28 4 1840 2050 4700 4700 2880 19400
0.60 62 5 1890 2110 4750 4750 3100 19810
2600 0.05 2000 26 4 1920 2100 5000 5000 3100 23520
0.25 28 4 1980 2200 5100 5100 3100 25460
0.60 64 5 2030 2360 5250 5250   26020

订购注意事项:

BYCZ649型气动(圆形)封闭式眼镜阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐BYCZ649型气动(圆形)封闭式眼镜阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
