BYCZF749型液动(方形)封闭式眼镜阀

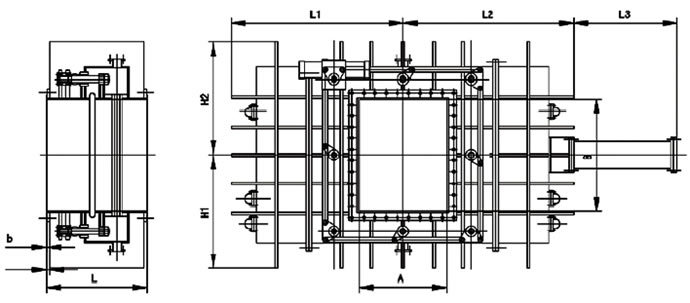

BYCZF749型液动(方形)封闭式眼镜阀结构图

主要外形尺寸

DN	PN(MPa)	L	b	H1	H2	L1	L2	L3	质量
600×800	0.05	800	34	570	650	1275	1275	700	5236
	0.25		34	590	665	1350	1350	700	6040
	0.60		34	620	680	1390	1390	700	6550
700×900	0.05	800	36	680	750	1375	1375	800	5630
	0.25		36	690	750	1475	1475	800	6470
	0.60		36	715	760	1500	1500	800	6760
800×1000	0.05	800	36	760	820	1525	1525	900	6160
	0.25		36	770	830	1650	1650	900	7015
	0.60		36	795	760	1680	1680	900	7520
900×1100	0.05	1000	30	850	910	1725	1725	1000	6490
	0.25		30	860	920	1825	1825	1000	7320
	0.60		38	890	950	1900	1900	1000	7910
1000×1200	0.05	1200	30	970	1030	2000	2000	1150	6970
	0.25		30	980	1050	2100	2100	1150	8060
	0.60		40	1015	1080	2220	2220	1150	8860
1100×1400	0.05	1200	30	1060	1160	2365	2365	1400	8340
	0.25		30	1070	1180	2450	2450	1400	9550
	0.60		44	1105	1210	2530	2530	1400	9860
1200×1600	0.05	1400	32	1250	1350	2760	2760	1600	10487
	0.25		32	1275	1380	2950	2950	1600	11600
	0.60		48	1320	1450	3120	3120	1600	11920
1400×1800	0.05	1400	34	1355	1480	3160	3160	1800	12500
1400×1800	0.25	1400	34	1375	1600	3230	3230	1800	14050
1500×2000	0.05	1600	34	1450	1580	3600	3600	2000	14310
	0.25		34	1470	1600	3665	3665	2000	15500
	0.60		54	1520	1650	4120	4120	2000	15820
1600×2200	0.05	1600	36	1580	1630	4000	4000	2280	16500
	0.25		36	1600	1750	4085	4085	2280	16800
	0.60		60	1650	1820	4190	4190	2280	17500
1700×2400	0.05	1600	38	1730	1890	4250	4250	2430	17140
	0.25		38	1750	1920	4350	4350	2430	18650
	0.60		62	1800	1990	4530	4530	2430	18950
1800×2600	0.05	1600	40	1820	2000	4600	4600	2660	19050
	0.25		40	1840	2050	4700	4700	2660	20400
	0.60		64	1890	2110	4750	4750	2660	20810
2000×2800	0.05	2000	42	1920	2100	5000	5000	2880	24520
	0.25		42	1980	2200	5100	5100	2880	26460
	0.60		68	2030	2360	5250	5250	2880	27020

订购注意事项：

BYCZF749型液动(方形)封闭式眼镜阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐BYCZF749型液动(方形)封闭式眼镜阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
