BYCZ749型液动(圆形)封闭式眼镜阀

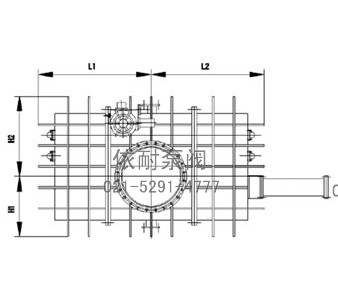

BYCZ749型液动(圆形)封闭式眼镜阀结构图1

BYCZ749型液动(圆形)封闭式眼镜阀结构图2

主要外形尺寸

DN	PN(MPa)	L	b	f	H1	H2	L1	L2	L3	质量
600	0.05	800	22	3	570	650	1275	1275	700	4236
	0.25		24	3	590	665	1350	1350	700	5040
	0.60		30	3	620	680	1390	1390	700	5550
700	0.05	800	22	3	680	750	1375	1375	800	4630
	0.25		24	3	690	750	1475	1475	800	5470
	0.60		32	3	715	760	1500	1500	800	5760
800	0.05	800	22	3	760	820	1525	1525	900	5160
	0.25		24	3	770	830	1650	1650	900	6015
	0.60		34	3	795	760	1680	1680	900	6520
900	0.05	1000	22	3	850	910	1725	1725	1000	5490
	0.25		24	3	860	920	1825	1825	1000	6320
	0.60		36	3	890	950	1900	1900	1000	6910
1000	0.05	1200	24	3	970	1030	2000	2000	1150	5970
	0.25		26	3	980	1050	2100	2100	1150	7060
	0.60		36	4	1015	1080	2220	2220	1150	7860
1200	0.05	1200	24	3	1060	1160	2365	2365	1400	7340
	0.25		26	3	1070	1180	2450	2450	1400	8550
	0.60		40	4	1105	1210	2530	2530	1400	8860
1400	0.05	1400	24	3	1250	1350	2760	2760	1600	9487
	0.25		26	3	1275	1380	2950	2950	1600	10600
	0.60		44	4	1320	1450	3120	3120	1600	10920
1600	0.05	1400	24	3	1355	1480	3160	3160	1800	11500
	0.25		26	3	1375	1600	3230	3230	1800	13050
	0.60		48	4	1420	1550	3320	3320	1800	13320
1800	0.05	1600	24	3	1450	1580	3600	3600	2000	13310
	0.25		26	3	1470	1600	3665	3665	2000	14500
	0.60		50	4	1520	1650	4120	4120	2000	14820
2000	0.05	1600	24	3	1580	1630	4000	4000	2280	14500
	0.25		26	3	1600	1750	4085	4085	2280	15800
	0.60		54	4	1650	1820	4230	4190	2280	16500
2200	0.05	1600	26	4	1730	1890	4250	4250	2430	16140
	0.25		28	4	1750	1920	4350	4350	2430	17650
	0.60		60	5	1800	1990	4530	4530	2430	17950
2400	0.05	1600	26	4	1820	2000	4600	4600	2660	18050
	0.25		28	4	1840	2050	4700	4700	2660	19400
	0.60		62	5	1890	2110	4750	4750	2660	19810
2600	0.05	2000	26	4	1920	2100	5000	5000	2880	23520
	0.25		28	4	1980	2200	5100	5100	2880	25460
	0.60		64	5	2030	2360	5250	5250	2880	26020

BYCZ749型液动(圆形)封闭式眼镜阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐BYCZ749型液动(圆形)封闭式眼镜阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
